Avvolgicavo SICUREZZA INTRINSECA Ex-ia TCT-1 per serbatoi con tetto flottante
L’avvolgicavo è un prodotto per la rivelazione lineare degli incendi sui serbatoi a tetto galleggiante.

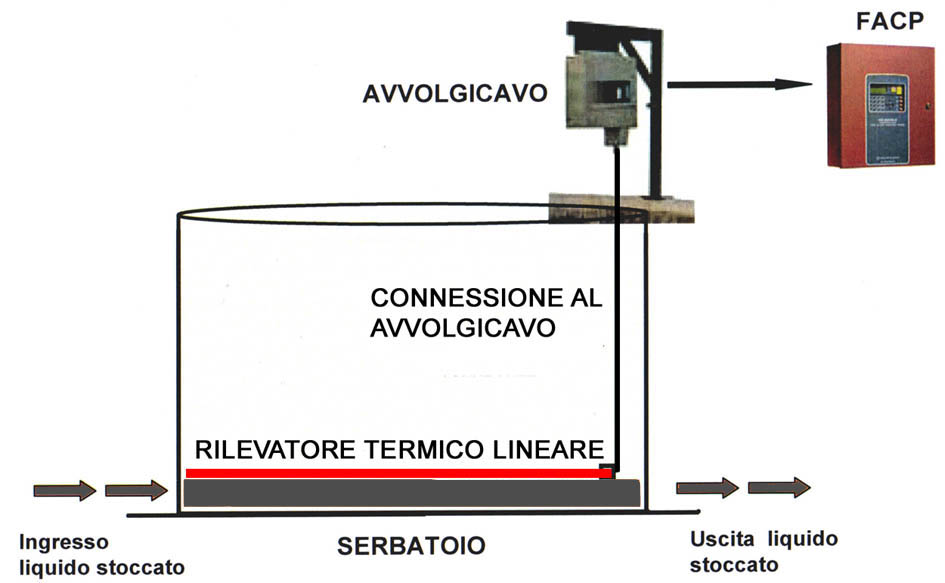

Sul tetto del serbatoio, infatti, si posizionano una o due linee di cavo termosensibile in prossimità della guarnizione.
Il cavo, però deve essere collegato elettricamente ad uno strumento di trasduzione (solitamente una barriera a sicurezza intrinseca) che viene posta alla base del serbatoio.
Il problema è: come garantire la continuità elettrica tra il cavo sensore, e il trasduttore, durante il movimento ascendente e discendente del tetto?
Il tenditore avvolgicavo è la soluzione!
Il prodotto, è oramai in produzione da anni, tanti sono i serbatoi dotati di tale soluzione e operanti sia in territorio nazionale che all’estero.

Certificazioni:
EUM1 10 ATEX 0346, II 1/3G Ex ia IIC T6
Estensione del cavo conduttore: ~22 metri
Materiale Carpenteria: Acciaio inox AISI 304
Materiale scatola di giunzione: standard GRP (fibra di vetro rinforzata), su richiesta AISI 304
Temperatura di esercizio avvolgicavo: -20°C +70°C
Tipologia cavo di trasmissione segnale:
A 4 conduttori da 1mm2
Resistente agli aggressivi chimici
Temperatura di installazione: -40÷70°C

Rivelatore termico lineare di tipo digitale (cavo termosensibile)

Il rilevatore termico lineare ( cavo termosensibile ), è un cavo a doppio conduttore in acciaio, ogni conduttore è rivestito da unparticolare polimero sensibile alla temperatura.
Il raggiungimenti della temperatura di intervento, provoca la fusione del polimero termosensibile generando la condizione di corto circuito.
I rilevatori termici lineari, vengono utilizzati, per monitorare ambienti di notevole espansione, ma in virtù delle loro prestazioni, quali affidabilità, semplicità di utilizzo e costi ridotti, sono adatti ad ogni tipo di installazione.
Il cavo è adatto per applicazioni industriali / civili, e per installazioniinterne/esterne.
Possono essere installati in aree con pericolo di esplosione, previo utilizzo di idonei dispositivi in grado di limitarel'energia di alimentazione( ad es. barriere a sicurezza intrinseca ).
Il rivelatore termico lineare di tipo digitale (cavo termosensibile), stato inserito nella  versione della UNI 9795 (Ediz. Gennaio 2010 & Ediz. Ottobre 2013).
I cavi termosensibili , si suddividono in 4 categorie in funzione del tipo di rivestimento esterno, e della sua resistenza agli agenti atmosferici.
Ogni categoria, a sua volta suddivisa in sottocategorie delineate dalla temperatura di allarme.


Cavi di tipo EPC, con rivestimento esterno a base vinilica.
Buona resistenza agli aggressivi chimici, per uso in ambiente interno/esterno.


Modello
Temperatura di allarme
Temperatura di installazione
Certificazione
EPC155
68°C
-40 ÷ 38°C
UL,FM
EPC190
88°C
-40 ÷ 66°C
UL,FM
EPC220
105°C
-40 ÷ 79°C
FM
EPC280
137°C
-40 ÷ 93°C
UL,FM
EPC356
180°C
-40 ÷ 105°C
UL,FM



Cavi di tipo XLT, con rivestimento esterno di tipo proprietario particolarmente adatto per installazioni in celle frigorifere.


Modello
Temperatura di allarme
Temperatura massima di installazione
Certificazione
    XLT135
57°C
-57 ÷ 38°C
UL,FM



Cavi di tipo EPR, con rivestimento esterno in polipropilene con stabilizzatore UV.
Buona resistenza agli aggressivi chimici per uso in ambiente interno/esterno.


Modello
Temperatura di allarme
Temperatura di installazione
 Certificazione
EPR155 ***
68°C
-40 ÷ 38°C
UL,FM
EPR190 ***
88°C
-40 ÷ 66°C
UL,FM
EPR280 ***
137°C
-40 ÷ 93°C
UL,FM
EPR356 ***
180°C
-40 ÷ 121°C
UL,FM



Cavi di tipo XCR, con rivestimento esterno in Fluoropolimero.
Buona resistenza agli aggressivi chimici, agli acidi, ai solventi, ed alle abrasioni. Per uso in ambiente interno/esterno.


Modello
Temperatura di allarme
Temperatura di installazione
Certificazione
XCR155
68°C
-40 ÷ 38°C
UL,FM
XCR190
88°C
-40 ÷ 66°C
UL,FM
XCR220
105°C
-40 ÷ 79°C
FM
XCR280
137°C
-40 ÷ 93°C
UL,FM
XCR356
180°C
-40 ÷ 121°C
UL,FM



Cavi di tipo TRI, con rivestimento esterno a base vinilica.
Due temperature di intervento, nello stesso cavo, in modo da vere segnalazione di preallarme e allarme.


Modello
Temperatura di allarme
Temperatura massima di installazione
Certificazione
TRY
68°C (Preallarme)
93°C (Allarme)
-40 ÷ 38°C
FM
